Publicado por Oscar Sjöberg el · 13 min de lectura
Los acelerómetros MEMS ahora igualan la precisión del geófono para el cumplimiento de BS 7385. Compare ambas tecnologías y elija el sensor de vibración adecuado.
Una guía práctica para profesionales de la construcción, consultores ambientales y especialistas en monitorización que trabajan bajo las normas de vibración del Reino Unido (BS 7385, BS 6472, BS 5228). Actualizada en febrero de 2026.
Conclusión clave
Los acelerómetros MEMS ahora igualan o superan el rendimiento del geófono para la monitorización de vibraciones en construcción bajo BS 7385 y BS 6472. Estudios de campo independientes confirman diferencias de medición inferiores al 2% entre ambas tecnologías. Las normas del Reino Unido son neutrales en cuanto a tecnología y no exigen el uso de geófonos. La transición a la monitorización digital de vibraciones basada en MEMS ya está en marcha en toda Europa.

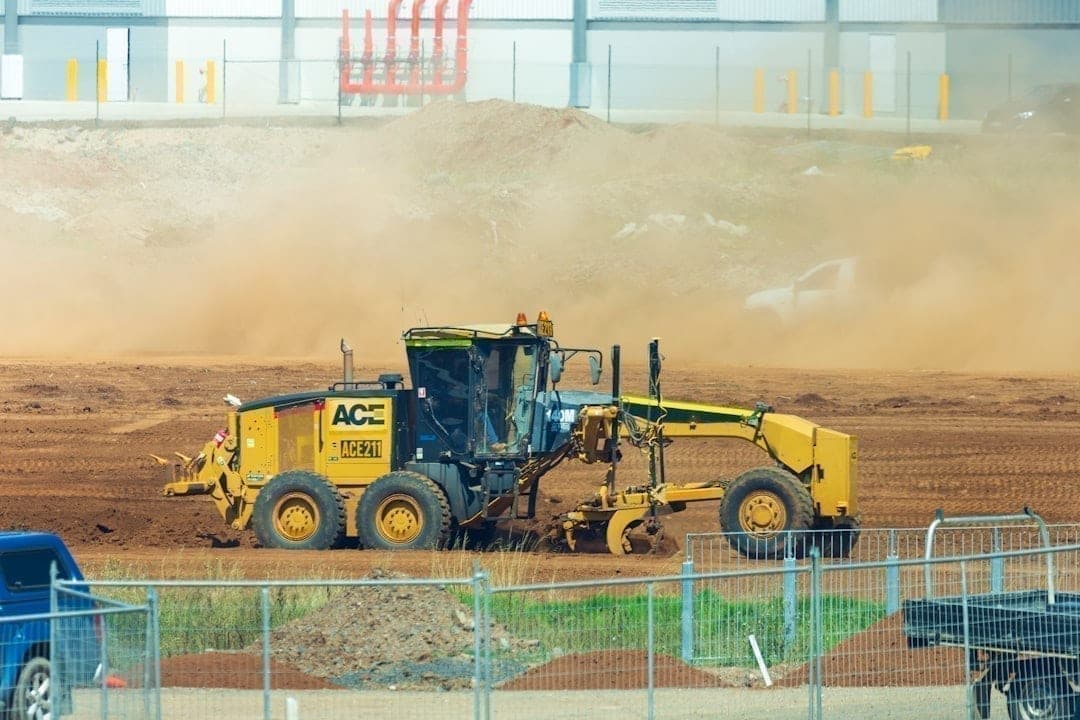

La monitorización de vibraciones en construcción es una necesidad legal y práctica en las obras del Reino Unido. Bajo BS 5228-2:2009+A1:2014 (el Código de Práctica para el control de ruido y vibración en obras de construcción y sitios abiertos), los contratistas y promotores deben evaluar y monitorizar las vibraciones transmitidas por el terreno siempre que las obras puedan afectar a estructuras vecinas o causar molestias a los ocupantes. Los parámetros de medición que importan son la Velocidad de Partícula Pico (PPV), la Velocidad de Componente de Partícula Pico (PCPV) y la frecuencia dominante, todos medidos en tres ejes.
Durante décadas, el instrumento predeterminado para medir estos parámetros ha sido el geófono: un transductor electromecánico que convierte el movimiento del terreno en una señal eléctrica. Los geófonos son bien comprendidos, ampliamente desplegados y tienen un historial establecido. Pero una tecnología más nueva ha madurado rápidamente: los acelerómetros MEMS (Sistemas Micro-Electro-Mecánicos). Estos sensores digitales basados en silicio ya son la tecnología dominante de detección de vibración en automoción, aeroespacial y electrónica de consumo. La pregunta que enfrentan los profesionales de monitorización de construcción del Reino Unido es si los sensores MEMS pueden proporcionar la misma calidad de medición que los geófonos para fines de cumplimiento.
La evidencia, como exploraremos en este artículo, es inequívoca: pueden, y en varios aspectos importantes, lo hacen mejor.
Un geófono es un dispositivo relativamente simple. Una bobina de cable está suspendida alrededor de un imán permanente por muelles. Cuando el terreno vibra, el imán se mueve en relación con la bobina, induciendo un voltaje proporcional a la velocidad de ese movimiento. Este voltaje es la señal de salida.
Los geófonos son transductores de velocidad por naturaleza, lo que los hace un ajuste natural para la medición de PPV. Han sido la herramienta de trabajo de la industria para la monitorización sísmica, evaluación de voladuras y medición de vibraciones en construcción desde la década de 1960. Sin embargo, tienen limitaciones físicas inherentes que vale la pena comprender:
Tamaño y peso físico. Un conjunto de geófonos triaxiales (tres geófonos montados ortogonalmente) es sustancialmente más grande y pesado que un equivalente MEMS. Esto puede ser una limitación práctica cuando los sensores necesitan montarse en cimentaciones de edificios con acceso limitado.
Nivelación manual. Los geófonos tradicionales requieren una nivelación manual cuidadosa durante la instalación para asegurar una medición triaxial precisa. Una nivelación incorrecta introduce errores sistemáticos que pueden no ser evidentes en los datos registrados.
Cadena de señal analógica. El geófono produce un voltaje analógico que debe digitalizarse mediante un sistema de adquisición de datos externo. La calidad de toda la cadena de medición depende de cada componente en esta cadena de señal.
Ninguna de estas limitaciones hace que los geófonos sean inadecuados para la monitorización de vibraciones en construcción. Han servido a la industria fielmente durante décadas. Pero explican por qué la industria está buscando alternativas.
Un acelerómetro MEMS es un dispositivo miniatura de silicio fabricado mediante técnicas de fabricación de semiconductores. En su núcleo hay una masa de prueba diminuta suspendida por vigas microscópicas. Cuando el dispositivo experimenta aceleración, la masa de prueba se desvía, y esta desviación se mide capacitivamente con una precisión extremadamente alta. La salida es una señal digital que representa la aceleración.
Debido a que la aceleración es la derivada de la velocidad, y la velocidad es la derivada del desplazamiento, un acelerómetro MEMS puede derivar los tres parámetros de movimiento mediante integración. El procesamiento digital moderno de señales hace esta conversión altamente precisa y computacionalmente trivial.
Las características clave de rendimiento de los acelerómetros MEMS para monitorización de vibración son:
Factor de forma compacto. Un sensor de vibración triaxial MEMS completo puede empaquetarse en una carcasa tan pequeña como 100 x 100 x 30 mm y pesar tan poco como 350 gramos. Esto lo hace práctico para instalación en espacios confinados en cimentaciones de edificios donde los conjuntos de geófonos más grandes no cabrían.
Cadena de señal digital. Toda la cadena de señal desde el elemento sensor hasta la salida de datos es digital. Esto elimina problemas de ruido analógico, deriva y degradación de señal que pueden afectar a sistemas de geófonos con tiradas largas de cable.
Capacidad de autonivelación. Debido a que los acelerómetros MEMS responden a la aceleración de CC (estática), pueden detectar su propia inclinación respecto a la gravedad. Esto permite la compensación automática de inclinación, eliminando la necesidad de una nivelación manual precisa durante la instalación y reduciendo el tiempo de configuración y el error del operador.
Bajo consumo energético. Los sensores MEMS consumen milivatios de energía en comparación con los requisitos de energía más altos de los sistemas de adquisición de datos basados en geófonos. Esto permite una operación extendida alimentada por batería o energía solar, lo cual es crítico para obras sin conexión a red.
Conectividad IoT. Los sensores digitales MEMS se integran naturalmente con plataformas IoT modernas, permitiendo transmisión de datos en tiempo real basada en la nube, monitorización remota, alertas automatizadas y actualizaciones de firmware por vía aérea.
La siguiente comparación resume las diferencias prácticas entre la tecnología de geófonos y acelerómetros MEMS para la monitorización de vibraciones en construcción bajo las normas del Reino Unido.
| Parámetro | Geófono | Acelerómetro MEMS | | --- | --- | --- | | Principio de medición | Velocidad (directa) | Aceleración (velocidad vía integración) | | Respuesta en frecuencia | Cae por debajo de la frec. natural (4,5-10 Hz) | Plana desde CC (0 Hz) hacia arriba | | Exactitud a baja frecuencia | Requiere factores de corrección por debajo de 4 Hz | Sin corrección necesaria | | Rango de PPV típico | 0,1-300 mm/s | 0,05-200+ mm/s | | Salida de señal | Voltaje analógico | Digital | | Tamaño triaxial | Grande (múltiples unidades) | Paquete único compacto | | Peso | 1-3 kg típico | ~350 g | | Nivelación manual | Requerida | Compensación automática de inclinación | | Consumo energético | Mayor (DAQ analógico) | Ultrabajo (milivatios) | | Actualizaciones remotas de firmware | No posible | Por vía aérea (OTA) | | Integración IoT / nube | Requiere sistema externo | Nativa | | Deriva a largo plazo | Posible fatiga de muelles | Estable (sin macro-piezas móviles) | | Cumplimiento BS 7385 | Sí | Sí |
Un concepto erróneo persistente en el mercado de monitorización de construcción del Reino Unido es que las normas británicas exigen geófonos. Esto no es así. Las normas aplicables del Reino Unido para la monitorización de vibraciones en construcción son neutrales en cuanto a tecnología. Especifican requisitos de rendimiento, no tipo de sensor.
BS 7385-1 define los requisitos funcionales para instrumentación de monitorización de vibración. Especifica que los instrumentos deben cubrir un rango de frecuencia de 1-150 Hz para fuentes de vibración artificiales, proporcionar un rango de velocidad de 0,2-50 mm/s (niveles típicos de construcción), lograr una exactitud de ±10% al 68% de confianza, medir triaxialmente (X, Y, Z), mantener una relación señal-ruido de al menos 5 dB y asegurar que la masa del transductor sea inferior al 10% del elemento estructural medido. En ningún lugar especifica una tecnología de sensor.
BS 7385-2 proporciona valores guía de vibración transitoria para daño estético a estructuras. Los límites más comúnmente aplicados en la monitorización de construcción del Reino Unido son los valores de la Línea 2 para estructuras residenciales sin refuerzo o de estructura ligera. Estos van desde 15 mm/s PPV a 4 Hz, subiendo a 20 mm/s a 15 Hz, y hasta 50 mm/s a 40 Hz y superiores. Cualquier sensor que pueda medir con precisión el PPV en este rango de frecuencia y amplitud cumple los requisitos de la norma.
BS 6472-1 aborda el confort humano y las molestias por vibración en edificios. Requiere datos de aceleración para calcular los Valores de Dosis de Vibración (VDV), que es la salida nativa de un acelerómetro MEMS. Los sistemas basados en geófonos deben derivar la señal de velocidad para obtener la aceleración, añadiendo un paso de procesamiento que los sensores MEMS no requieren.
BS 5228-2, el código de práctica para el control de ruido y vibración en obras de construcción, referencia BS 7385 y BS 6472 para metodología de medición y criterios de evaluación. No introduce requisitos adicionales de tecnología de sensores.
La conclusión: las normas de vibración del Reino Unido definen qué debe medir un sensor y con qué precisión. No prescriben cómo debe funcionar. Un acelerómetro MEMS que cumple las especificaciones de rendimiento es totalmente conforme. Este principio de neutralidad tecnológica también está explícitamente declarado en la directriz holandesa SBR-A (Trillingsrichtlijn A), que es el estándar de vibración en construcción más ampliamente referenciado en Europa.
Las afirmaciones sobre la equivalencia de sensores significan poco sin validación independiente. Los siguientes estudios, ninguno de los cuales está afiliado a ningún fabricante particular de sensores, proporcionan evidencia revisada por pares y publicada.
Publicado en la revista holandesa Geotechniek (Número Especial de Cimentaciones, 2018), los investigadores Martijn van Delft (Allnamics) y Carel Ostendorf (Cauberg-Huygen) realizaron una comparación controlada de monitores de vibración basados en acelerómetros y geófonos durante actividades reales de construcción, incluyendo pilotaje por percusión e hinca vibratoria de tablestacas. Se desplegaron múltiples instrumentos de diferentes fabricantes lado a lado en las mismas ubicaciones de medición.
Sus hallazgos fueron definitivos: los valores de PPV medidos fueron esencialmente idénticos entre los dos tipos de sensor. Las frecuencias dominantes coincidieron en ambas tecnologías (aproximadamente 10 Hz para martillo de percusión, aproximadamente 30 Hz para hinca vibratoria). Las pequeñas diferencias de frecuencia observadas se atribuyeron al método de análisis (FFT vs. cruce por cero), no a la propia tecnología del sensor. Los autores concluyeron que los sensores MEMS desplazarían a los geófonos, citando ventajas en tamaño compacto, facilidad de uso y conectividad IoT.
En uno de los despliegues más extensos de monitorización de vibración basada en acelerómetros en el mundo, el Instituto Meteorológico Real de los Países Bajos (KNMI) y Nederlandse Aardolie Maatschappij (NAM) instalaron más de 300 acelerómetros MEMS en cimentaciones de edificios en la provincia de Groningen en los Países Bajos. La red, que monitorizó 280 viviendas privadas y 20 edificios públicos, ha estado operativa continuamente durante más de cinco años.
Un estudio revisado por pares de Ntinalexis et al. (2021), publicado en Frontiers in Built Environment, analizó datos de 326 edificios instrumentados, midiendo vibraciones contra los umbrales SBR-A (equivalentes en principio a los límites de PPV de BS 7385-2). El estudio confirmó que los sensores basados en acelerómetros capturan de forma fiable PPV, frecuencia dominante y velocidades de componente de pico a niveles relevantes para la evaluación de daños en edificios. Esto no es una prueba de laboratorio; son más de cinco años de datos continuos del mundo real de cientos de edificios.
Publicado en la revista MDPI Sensors, Sabato et al. encuestaron sistemas de acelerómetros MEMS inalámbricos desplegados en estructuras civiles importantes en todo el mundo, incluyendo una red de 64 nodos en el Golden Gate Bridge (detectando vibraciones desde 0,11 Hz), puentes peatonales, edificios patrimoniales e infraestructura de tuberías. Las comparaciones directas con sensores piezoeléctricos tradicionales mostraron diferencias de medición inferiores al 2% tanto en los dominios temporal como de frecuencia.
La tecnología de acelerómetros MEMS existe desde hace décadas, pero varias tendencias convergentes están impulsando la adopción rápida en la monitorización de vibraciones en construcción específicamente:
Mejoras en el ruido de fondo. Los acelerómetros MEMS modernos logran pisos de ruido RMS de 0,05 mm/s o mejores, lo que proporciona una relación señal-ruido que supera con creces el requisito de 5 dB en BS 7385-1 para vibraciones superiores a 0,1 mm/s. Hace una década, esto no era alcanzable con dispositivos MEMS asequibles.
Madurez de la infraestructura IoT. Las redes celulares IoT (4G/LTE-M/NB-IoT), las plataformas en la nube y la computación periférica han madurado al punto en que los datos de vibración en tiempo real pueden transmitirse de forma fiable desde una obra a un panel de control en la nube con umbrales de alarma configurables. Esto no era práctico cuando los geófonos dominaban el mercado.
Demanda de monitorización multiparámetro. Las obras de construcción del Reino Unido necesitan cada vez más monitorizar ruido, polvo, vibración y calidad del aire simultáneamente bajo un único consentimiento de la Sección 61 o plan de gestión ambiental. Los sensores de vibración basados en MEMS se integran naturalmente con plataformas IoT multiparámetro que ya gestionan materia particulada, niveles de ruido y concentraciones de gas.
Presión laboral y logística. La industria de la construcción del Reino Unido enfrenta una escasez continua de mano de obra cualificada. Los sensores de vibración autonivelantes, gestionados remotamente y conectados a la nube reducen la necesidad de técnicos especialistas que visiten las obras para instalación, calibración y recuperación de datos.
Sensorbee ha construido una solución completa de monitorización de vibración diseñada específicamente para el cumplimiento en obras de construcción. En lugar de ofrecer un sensor de forma aislada, Sensorbee proporciona una plataforma integrada que cubre todo el flujo de trabajo de monitorización, desde el sensor hasta el panel en la nube y el informe de cumplimiento.
El sensor de vibración SB3641 es un sensor de vibración triaxial MEMS diseñado específicamente para la monitorización en construcción. Sus especificaciones están diseñadas para superar los requisitos de las normas del Reino Unido con un margen significativo:
| Especificación | SB3641 | | --- | --- | | Rango de velocidad | ±200 mm/s (4 veces el valor guía máximo de BS 7385-2) | | Ancho de banda | 1-100 Hz, muestreado a 4.096 Hz | | Piso de ruido RMS | 0,05 mm/s | | Salidas de medición | PPV, PCPV (X, Y, Z), frecuencia de pico (X, Y, Z), espectro FFT, temperatura | | Carcasa | IP67 aluminio, 100 x 100 x 30 mm, 350 g | | Temperatura de operación | -30 °C a +60 °C | | Consumo energético | 7 mW | | Conectividad | Modbus RTU vía puerto de extensión M8 a la unidad base Sensorbee Air Pro 2 | | Cumplimiento de normas | BS 7385-1, BS 7385-2, BS 6472-1, marcado CE |
El SB3641 se conecta al Sensorbee Air Pro 2, una unidad base IoT multisensor que proporciona transmisión de datos celular, operación alimentada por energía solar o red, y soporte para sensores ambientales adicionales. Una sola unidad Air Pro 2 puede monitorizar simultáneamente vibración, ruido, materia particulada (PM2.5, PM10, TSP) y otros parámetros de calidad del aire, haciendo posible desplegar un solo dispositivo que cubra todos los requisitos de monitorización ambiental para un consentimiento típico de la Sección 61 de construcción del Reino Unido.
Todos los datos de sensores se transmiten en tiempo real a Sensorbee Cloud, que proporciona monitorización en vivo de PPV con umbrales de alarma configurables, gráficos de historial temporal de PCPV para cada eje, análisis de frecuencia dominante y visualización FFT, almacenamiento histórico de datos con rastro de auditoría completo, informes automatizados de cumplimiento contra los valores guía de BS 7385-2, gestión de flotas multi-sitio y gestión de roles de usuario para contratistas, consultores y reguladores.
Este enfoque de extremo a extremo significa que las empresas constructoras, los consultores ambientales y las empresas de alquiler de monitorización pueden desplegar una solución completa de monitorización de vibración sin necesidad de integrar componentes separados de múltiples proveedores. El sensor, la conectividad, la plataforma de datos y los informes son todos parte de un único sistema gestionado.
No. BS 7385-1, BS 7385-2, BS 6472-1 y BS 5228-2 son todas neutrales en cuanto a tecnología. Definen requisitos de rendimiento (rango de frecuencia, rango de velocidad, exactitud, relación señal-ruido) pero no exigen ninguna tecnología de sensor específica. Cualquier instrumento que cumpla las especificaciones funcionales es conforme.
Sí, y de hecho tienen una ventaja natural a bajas frecuencias. Los acelerómetros MEMS tienen una respuesta en frecuencia plana desde CC (0 Hz) hacia arriba, lo que significa que no hay caída a bajas frecuencias. Los geófonos tradicionales tienen una frecuencia natural (típicamente 4,5-10 Hz) por debajo de la cual su sensibilidad se degrada, requiriendo factores de corrección que introducen incertidumbre de medición adicional.
El SB3641 tiene un piso de ruido RMS de 0,05 mm/s. El valor guía más bajo en BS 7385-2 para daño estético a estructuras residenciales es 15 mm/s a 4 Hz. El piso de ruido del sensor es 300 veces inferior a este umbral, proporcionando una relación señal-ruido que supera con creces el mínimo de 5 dB requerido por BS 7385-1.
Sí, extensamente. Van Delft y Ostendorf (2018) publicaron una comparación directa de campo que mostró mediciones de PPV esencialmente idénticas entre instrumentos MEMS y geófonos. La red de monitorización de edificios de Groningen en los Países Bajos tiene más de 300 acelerómetros MEMS operando en cimentaciones de edificios durante más de cinco años. Múltiples estudios académicos reportan diferencias de medición inferiores al 2% entre sensores MEMS y de referencia.
Sí. El rango de velocidad de ±200 mm/s del SB3641 cubre toda la gama de valores guía de daño de BS 7385-2 (15-50 mm/s para estructuras residenciales), con un margen de 4 veces por encima del valor guía más alto. Su medición triaxial, carcasa resistente a la intemperie IP67 y rango de temperatura operativa de -30 °C a +60 °C lo hacen adecuado para despliegue exterior a largo plazo en cimentaciones de edificios adyacentes a obras de construcción.
Sí. La unidad base Sensorbee Air Pro 2 soporta múltiples módulos de sensores ambientales, incluyendo el sensor de vibración SB3641, monitores de ruido y sensores de materia particulada. Esto permite la monitorización simultánea de NDV (ruido, polvo, vibración) desde un solo punto de despliegue con datos y informes unificados basados en la nube.
