Status-LED

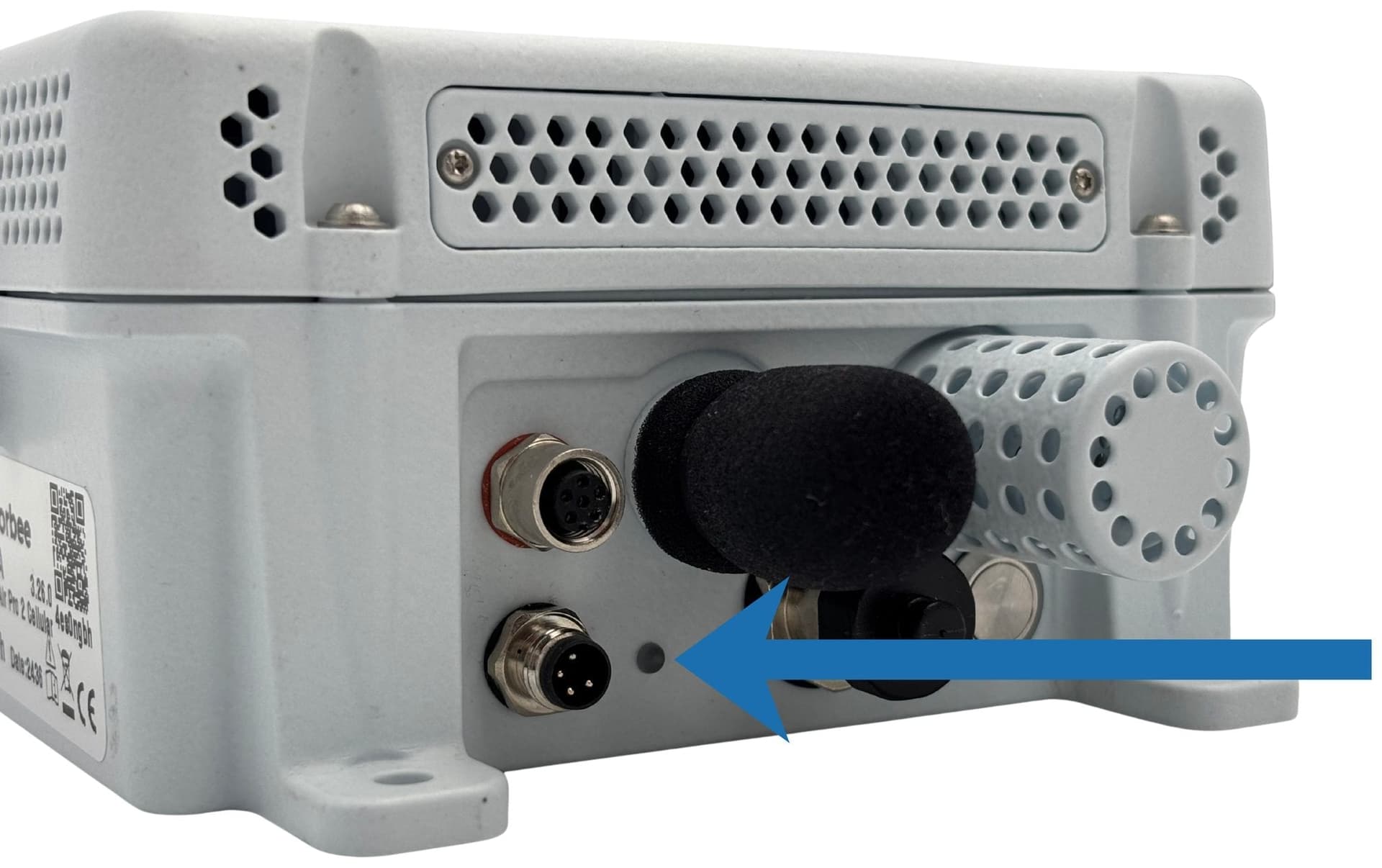

Die Status-LED sitzt außen an der Basis des Geräts – beim Air Pro 2 auf dem Anschlussfeld, beim Air Lite in der oberen rechten Ecke der Basis. Sie zeigt, was das Gerät gerade tut, und macht Fehlerzustände sichtbar.
Normalbetrieb
| Farbe | Zustand | Bedeutung |
|---|---|---|
| Grün | Dauerhaft | Startvorgang – kurz zwischen Einschalten und erstem Netzversuch. |
| Blau | Dauerhaft | Verbindung zum Mobilfunknetz. Die LED erlischt, sobald die Verbindung steht. |
| Grün | Einmaliges Blinken | Erfolgreich beim LwM2M-Server registriert. |
| Grün | 5-mal schnelles Blinken | Das Gerät startet neu. |
| Grün | 3-mal schnelles Blinken | Lebenszeichen – das Gerät ist eingeschaltet und läuft. Erscheint als Antwort auf einen kurzen Druck (unter 4 Sekunden) auf die Einschalttaste. |
| Violett | Blinkend | Verbindung zum Bootstrap-Server. |
| Violett | Dauerhaft | Bootstrap abgeschlossen – das Gerät verbindet sich jetzt mit seinem dauerhaften LwM2M-Server. |
| Rot | Dauerhaft | Fehler beim Start oder beim Verbinden mit dem Server. |
| Rot | Blinken alle 10 s | Tiefschlaf – wartet, bis der Akku über die Schwelle geladen ist. |
| Weiß (sehr helles Blau) | Dauerhaft | Menümodus (USB-C angeschlossen). Das Gerät läuft erst wieder normal, wenn das USB-Kabel entfernt und das Gerät neu gestartet wird. |
Lebenszeichen
Sobald das Gerät im Netz registriert ist, erlischt die LED und bleibt aus – ein installiertes Gerät sieht also gleich aus, ob es läuft oder nicht. Um ohne Anmeldung im Cloud-Portal zu prüfen, ob ein Gerät läuft, drücken Sie die Einschalttaste kurz und lassen sie los – ein laufendes Gerät antwortet mit drei schnellen grünen Blinksignalen und schaltet die LED dann wieder aus.
Das gilt für den Air Pro 2, das einzige Air-Gerät mit Einschalttaste. Der Air Lite hat keine Einschalttaste und kann so nicht geprüft werden.
Das Blinken unterbleibt, wenn die LED in einem festen Zustand gehalten wird – im Menümodus (USB-C angeschlossen) oder während eines bereits laufenden Abschaltvorgangs. Ausbleibende Blinksignale bedeuten in diesen Fällen nicht, dass das Gerät ausgefallen ist.
Halten Sie die Taste nicht gedrückt. Wird sie 4 Sekunden oder länger gehalten, beginnt stattdessen ein Abschaltvorgang – siehe Abschalten unten.
Abschalten
| Farbe | Zustand | Bedeutung |
|---|---|---|
| Rot | Dauerhaft | Das Gerät fährt herunter. Rot leuchtet während des gesamten Abschaltvorgangs; die LED erlischt, wenn er abgeschlossen ist. |
Wird die Taste länger als 10 Sekunden gehalten, bricht das einen bereits begonnenen Abschaltvorgang ab: Die rote Anzeige erlischt und das Gerät läuft weiter.
Firmware-Update (Menümodus)
| Farbe | Zustand | Bedeutung |
|---|---|---|
| Hellblau | Blinkend | Neue Firmware wird per XMODEM empfangen. |
| Hellblau | Dauerhaft | XMODEM-Übertragung abgeschlossen. Das Gerät startet nach etwa 10 Sekunden neu, um das Update abzuschließen. |
Zur Deutung der Mobilfunk-Signalstärke siehe Richtwerte zur Mobilfunk-Signalstärke.
