Gassensoren
Sensorbee setzt in der Pro-Serie zwei Gasmesstechniken ein, jeweils passend zum gemessenen Gas.
Gassensoren werden nur von der Sensorbee-Pro-Serie unterstützt (Air Pro 2). Die Geräte der Lite-Serie haben keine Gassensorschächte.
Sensortechniken

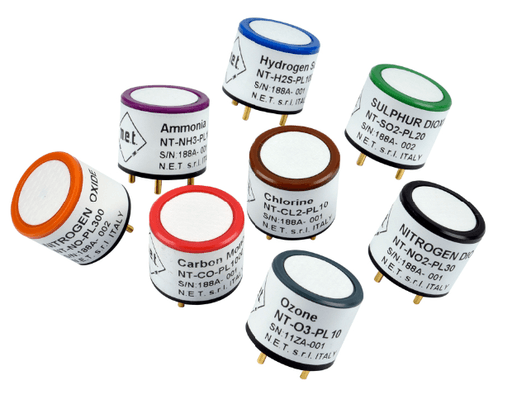

Elektrochemisch
Elektrochemische Sensoren reagieren mit dem Zielgas und erzeugen einen elektrischen Strom, der proportional zu dessen Konzentration ist. Sie sind in der industriellen Überwachung seit Langem etabliert und decken die meisten gängigen Luftqualitätsgase ab. Die Rechenschritte, mit denen der Rohstrom in einen ppm- oder ppb-Wert umgerechnet wird – einschließlich Nullpunktversatz, Empfindlichkeit und Temperaturkompensation – sind unter Berechnungen für Gassensoren beschrieben.

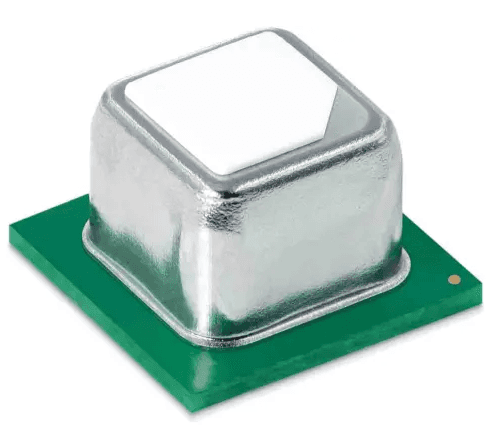

Photoakustisch
Photoakustische Sensoren verwenden moduliertes Infrarotlicht mit einer Wellenlänge, die von einem bestimmten Gas absorbiert wird (in unserem Fall CO₂). Die Absorption erzeugt eine Schallwelle, die ein Mikrofon erfasst und in ein elektrisches Signal proportional zur Gaskonzentration umwandelt.
Verfügbare Gase
Ein Gerät der Pro-Serie nimmt den CO₂-Sensor plus bis zu fünf elektrochemische Gassensoren auf – sechs Gassensoren insgesamt. Das aktuelle Programm:

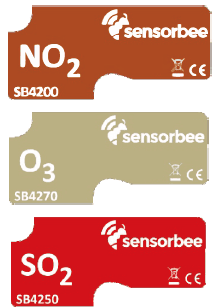

| Gas | Artikelnummer | Hinweise |
|---|---|---|
| Kohlendioxid (CO₂) | SB4212 | Photoakustisch. Nützlich für Innenraumluft und Lüftung. |
| Stickstoffdioxid (NO₂) | SB4202 | Elektrochemisch. Häufig in Fahrzeug- und Industrieemissionen. |
| Stickstoffmonoxid (NO) | SB4242 | Elektrochemisch. Oft Vorläufer von NO₂; Verbrennungsnebenprodukt. |
| Schwefeldioxid (SO₂) | SB4252 | Elektrochemisch. Aus der Verbrennung fossiler Brennstoffe. |
| Kohlenmonoxid (CO) | SB4262 | Elektrochemisch. Nebenprodukt unvollständiger Verbrennung. |
| Ozon (O₃) | SB4272 | Elektrochemisch. Bestandteil von Smog. |
| Schwefelwasserstoff (H₂S) | SB4282 | Elektrochemisch. Indikator für Geruch und Prozessemissionen. |
| Ammoniak (NH₃) | SB4232 | Elektrochemisch. Emissionen aus Landwirtschaft und Abfallanlagen. |
| Flüchtige organische Verbindungen (VOC) | SB4292 | Elektrochemisch. Lösungsmittel, Kraftstoffdämpfe und Industrieprozesse. |
Datenblätter je Gas finden Sie im Abschnitt Datenblätter.
Einbau
Schalten Sie das Gerät aus, bevor Sie es öffnen. Air Pro 2: Einschalttaste 4 Sekunden gedrückt halten – warten, bis die LED etwa 30 Sekunden lang rot leuchtet und dann erlischt.
Die vollständige Schritt-für-Schritt-Anleitung mit Abbildungen finden Sie unter Einbau von Gassensoren (Air Pro 2).
Kurz gefasst:

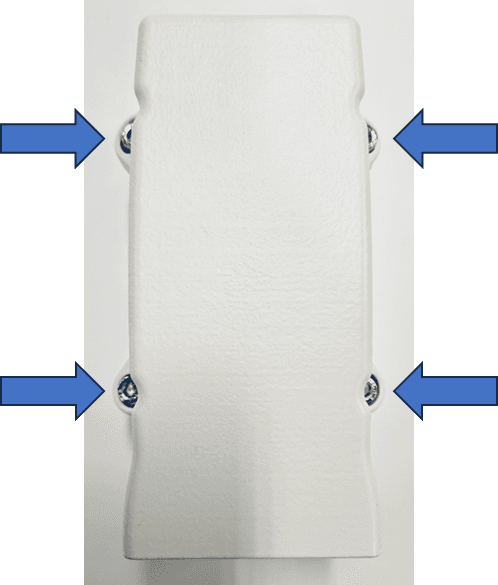

- Öffnen Sie das Sensorgehäuse mit einem PH2-Kreuzschlitzschraubendreher.

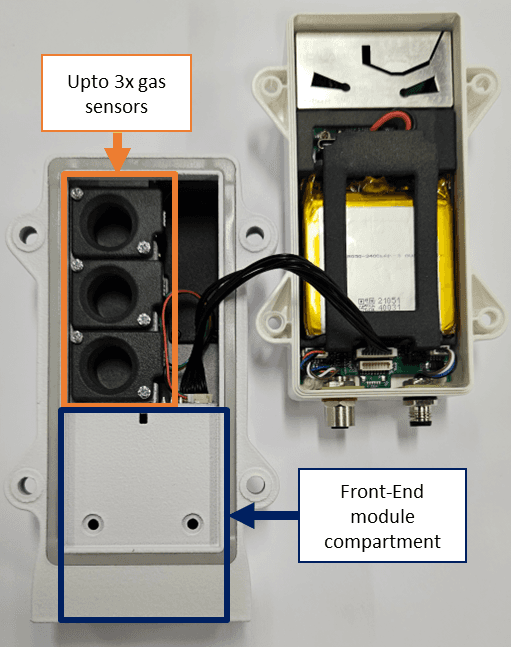

- Legen Sie das Sensorgehäuse umgedreht neben die Basis; das Kabel bleibt angeschlossen.

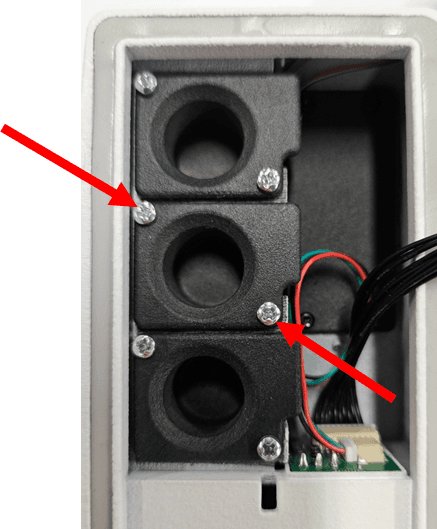

- Entfernen Sie mit einem kleinen Kreuzschlitzschraubendreher den Blindstopfen oder den alten Gassensor. Zum Entfernen eines alten Sensors eine kleine Zange an den Kanten des Sensorgehäuses ansetzen.

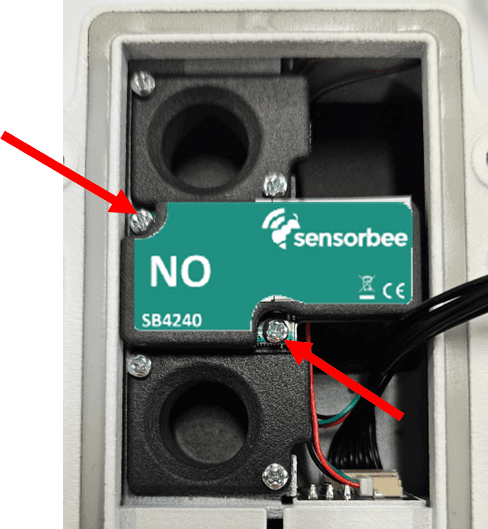

- Richten Sie den neuen Sensor an den Montagelöchern und dem vierpoligen Steckverbinder aus, drücken Sie ihn ein und ziehen Sie die Schrauben an.
- Setzen Sie das Sensorgehäuse mit dem PH2-Kreuzschlitzschraubendreher wieder auf.
Prüfen Sie, dass das Kabel zwischen Sensorgehäuse und Basis nicht in der Dichtung eingeklemmt ist.
Elektrochemische Sensoren müssen sich nach dem Einschalten stabilisieren – meist mehrere Stunden. Planen Sie das bei der Prüfung der Messwerte ein.
Zum Tausch im Rahmen der Wartung siehe Gassensoren tauschen.
