Kalibrierung

Die Kalibrierung hält die Messwerte von Gas- und Partikelsensoren verlässlich. Das Kalibriersystem der Sensorbee Cloud führt sowohl Baseline- als auch Span-Kalibrierungen durch: Die Baseline legt die Nullstromreferenz fest, der Span kalibriert den Empfindlichkeitsfaktor über einen aussagekräftigen Wertebereich.

So funktioniert die Kalibrierung

Ein Gassensor wird gegen zwei bekannte Konzentrationen kalibriert:

1. eine niedrige Referenz – in der Regel kein Gas;
2. eine hohe Referenz – eine deutliche Konzentration des Zielgases.

Aus den vom Sensor an diesen beiden Punkten gemeldeten Werten werden eine Offsetkonstante (Baseline) und ein Offsetfaktor (Span) abgeleitet. Beide Korrekturen zusammen lassen den Sensor reale Konzentrationen über seinen gesamten Arbeitsbereich abbilden, nicht nur an einem einzelnen Ankerpunkt.

Ablauf

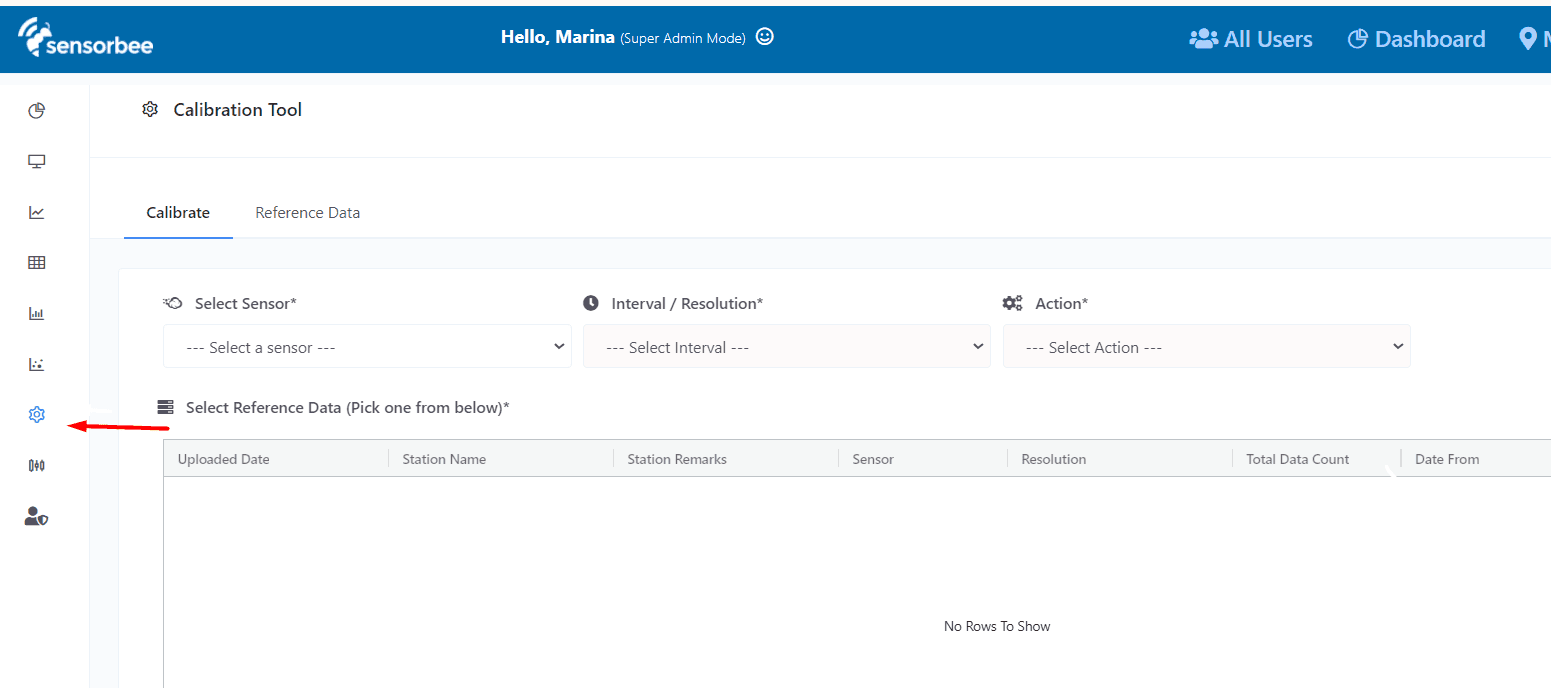

So kalibrieren Sie einen Sensor in der Sensorbee Cloud:

1. Referenzdaten hochladen – stellen Sie die Daten bereit, mit denen der Sensor verglichen wird (CSV, XLSX oder XLS einer am selben Ort betriebenen Referenzstation).
2. Kalibrieren – wählen Sie die Zeiträume der minimalen und maximalen Referenzkonzentration und wenden Sie den resultierenden Offset und Faktor an.
3. R²-Korrelation – bewerten Sie, wie eng die korrigierten Sensordaten den Referenzdaten folgen, vor und nach der Kalibrierung.

In diesem Abschnitt

• ·Kalibrieren
• ·R²-Korrelation
• ·Referenzdaten hochladen

Den Nachweis der auf ein bestimmtes Gerät angewandten Kalibrierungen finden Sie unter Kalibrierprotokolle.
