Einbau von Gassensoren

Überspringen Sie diese Seite, wenn Ihr Air Pro 2 mit ab Werk eingebauten Gassensoren bestellt wurde oder Sie ohne Gassensoren arbeiten.

Das Sensorgehäuse nimmt bis zu sechs Gassensoren sowie einen Feinstaubsensor und ein EnviroSense-Modul auf. Feinstaubsensor und EnviroSense werden immer ab Werk eingebaut; die sechs Gassensorschächte werden je nach Bestellung bestückt.

1. Gerät von der Halterung nehmen

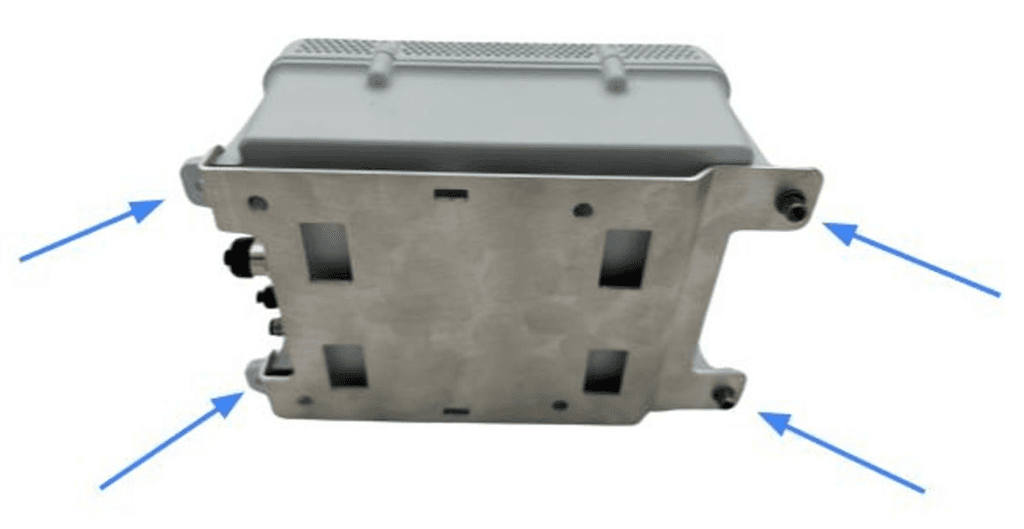

Ziehen Sie alle Kabel ab und lösen Sie dann die vier Schrauben, mit denen das Gerät an der Montagehalterung befestigt ist.

2. Sensorgehäuse abschrauben

Trennen Sie das Sensorgehäuse mit einem Torx-T10-Schraubendreher von der Basis.

3. Sensorgehäuse umgedreht ablegen

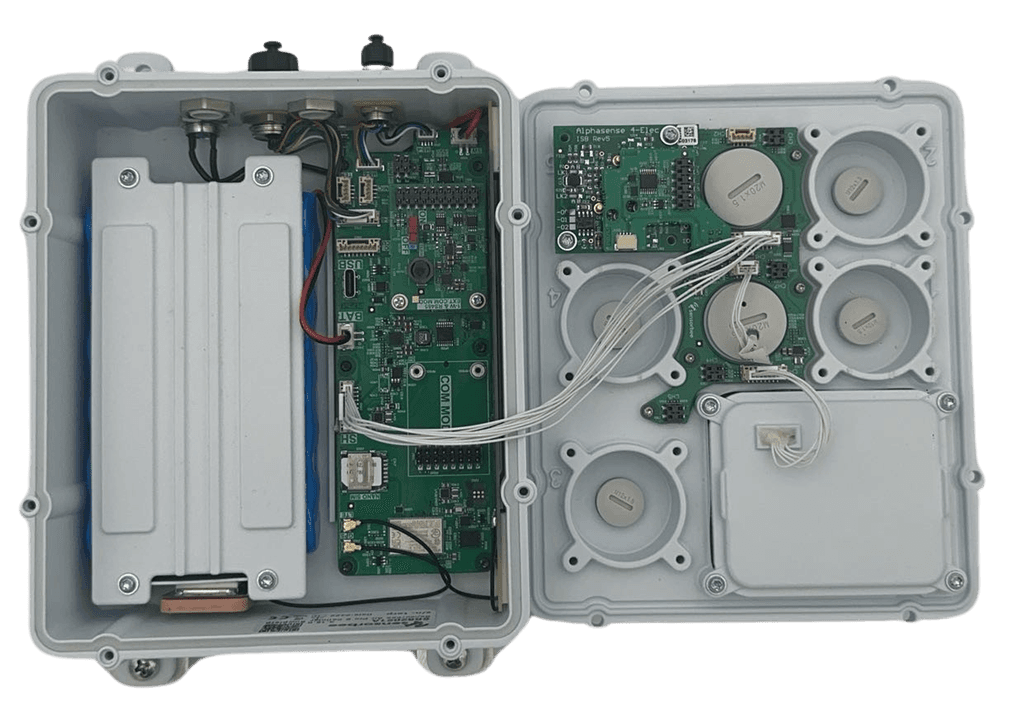

Legen Sie das Sensorgehäuse umgedreht neben die Basis – das Kabel zwischen beiden nicht abziehen.

4. Blindstopfen entfernen und Sensoren einsetzen

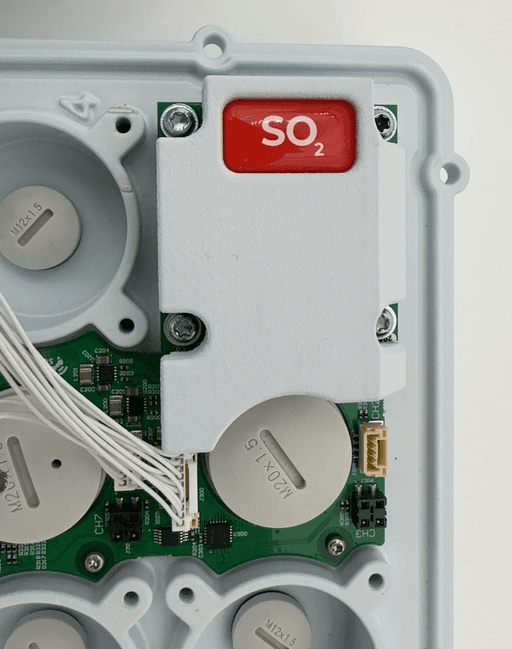

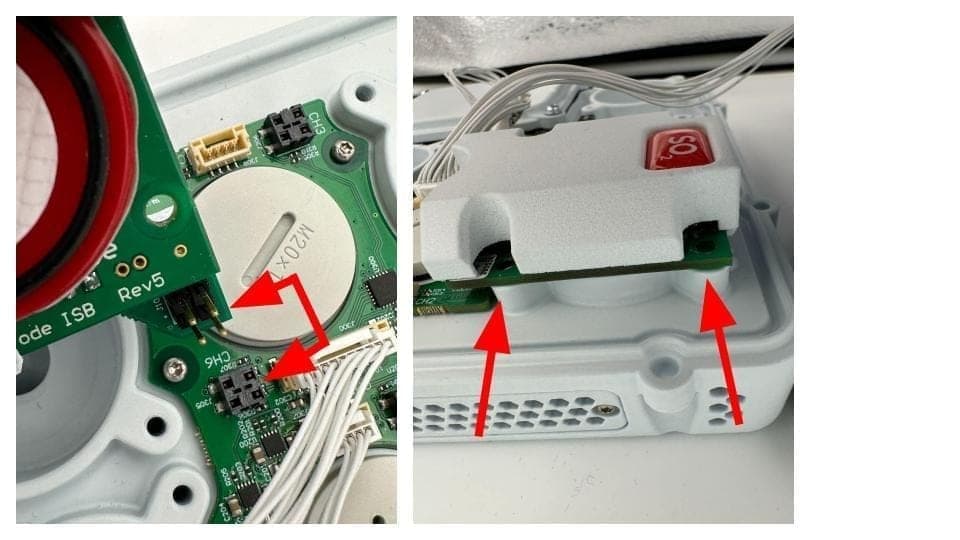

Hebeln Sie die Blindstopfen der zu bestückenden Schächte mit einem Schlitzschraubendreher heraus. Richten Sie jeden Gassensor an seinen Montagelöchern und dem vierpoligen Steckverbinder aus, drücken Sie ihn fest nach unten und ziehen Sie die Befestigungsschrauben an.

Elektrochemische Gassensoren müssen sich nach dem Einschalten stabilisieren – meist mehrere Stunden. Planen Sie das bei der Prüfung der Messwerte ein.

5. Wieder zusammenbauen

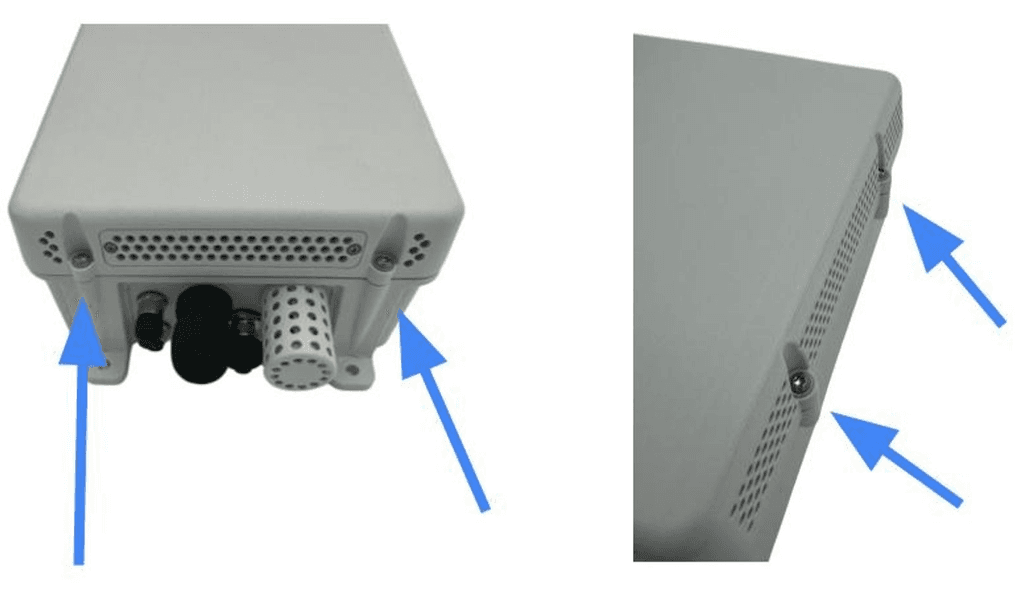

Schrauben Sie das Sensorgehäuse mit dem Torx-T10-Schraubendreher wieder auf die Basis.

Prüfen Sie, dass das Kabel zwischen Sensorgehäuse und Basis nicht in der Dichtung eingeklemmt ist. Ein gequetschtes Kabel kann die Verdrahtung beschädigen und die IP-Schutzart beeinträchtigen.
