Span-Kalibrierung
Die Span-Kalibrierung passt die Empfindlichkeit des Sensors an, indem sie ihn an einem Referenzzeitraum mit hoher Konzentration verankert. Zusammen mit einer Baseline-Kalibrierung lässt sie den Sensor reale Konzentrationen über seinen gesamten Nutzbereich abbilden – nicht nur am Nullanker.
Diese Seite setzt an, nachdem Sie eine R²-Korrelation durchgeführt haben, um zu bestätigen, dass der Sensor den Referenzdaten tatsächlich folgt.

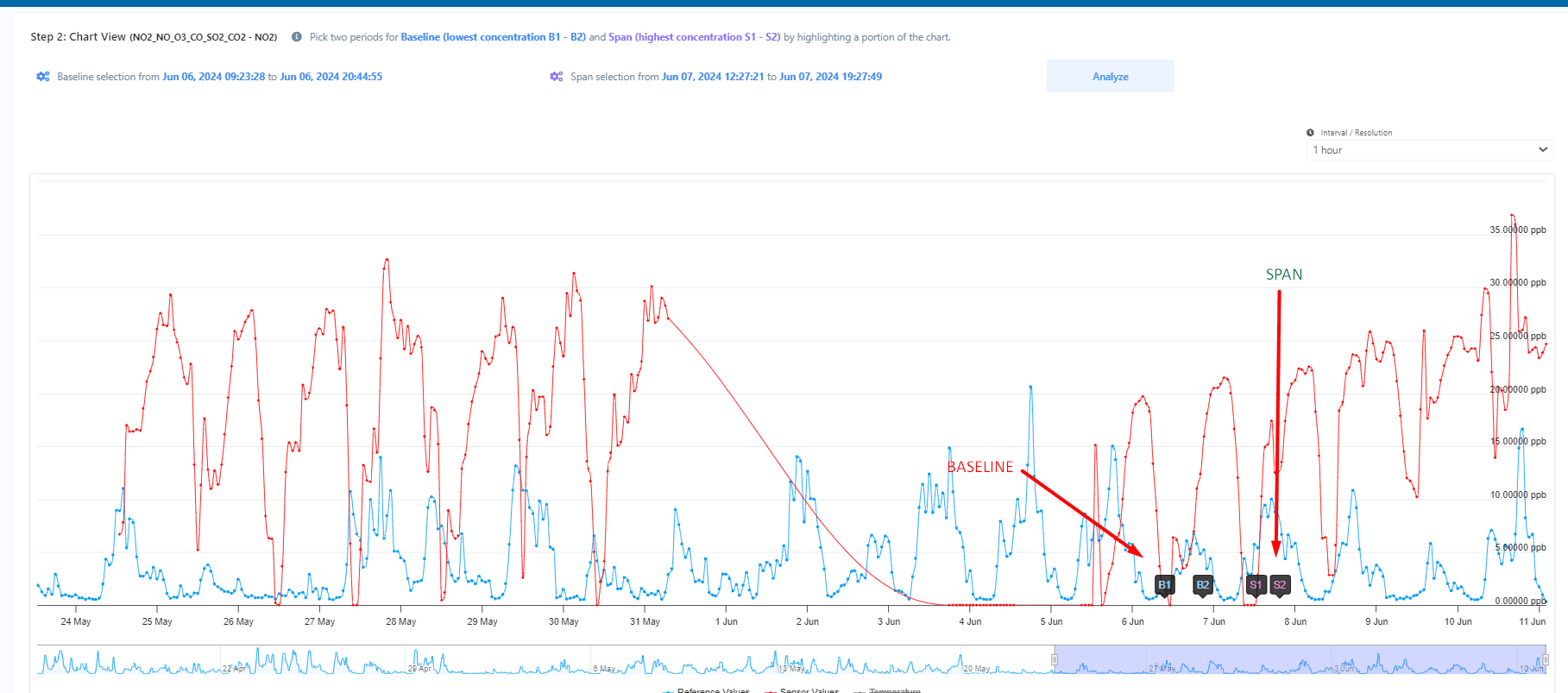

1. Baseline-Zeiträume wählen
Wählen Sie im Diagramm zwei Zeiträume mit den niedrigsten Gaskonzentrationen – B1 und B2. Sie definieren die Kalibrier-Baseline. Markieren Sie die beiden Zeiträume direkt im Diagramm.
2. Span-Zeiträume wählen
Wählen Sie zwei Zeiträume mit den höchsten Gaskonzentrationen – S1 und S2. Sie definieren den Span. Markieren Sie sie wie zuvor im Diagramm.
3. Analysieren
Klicken Sie auf Analyse, um die Kalibrierung zu berechnen.

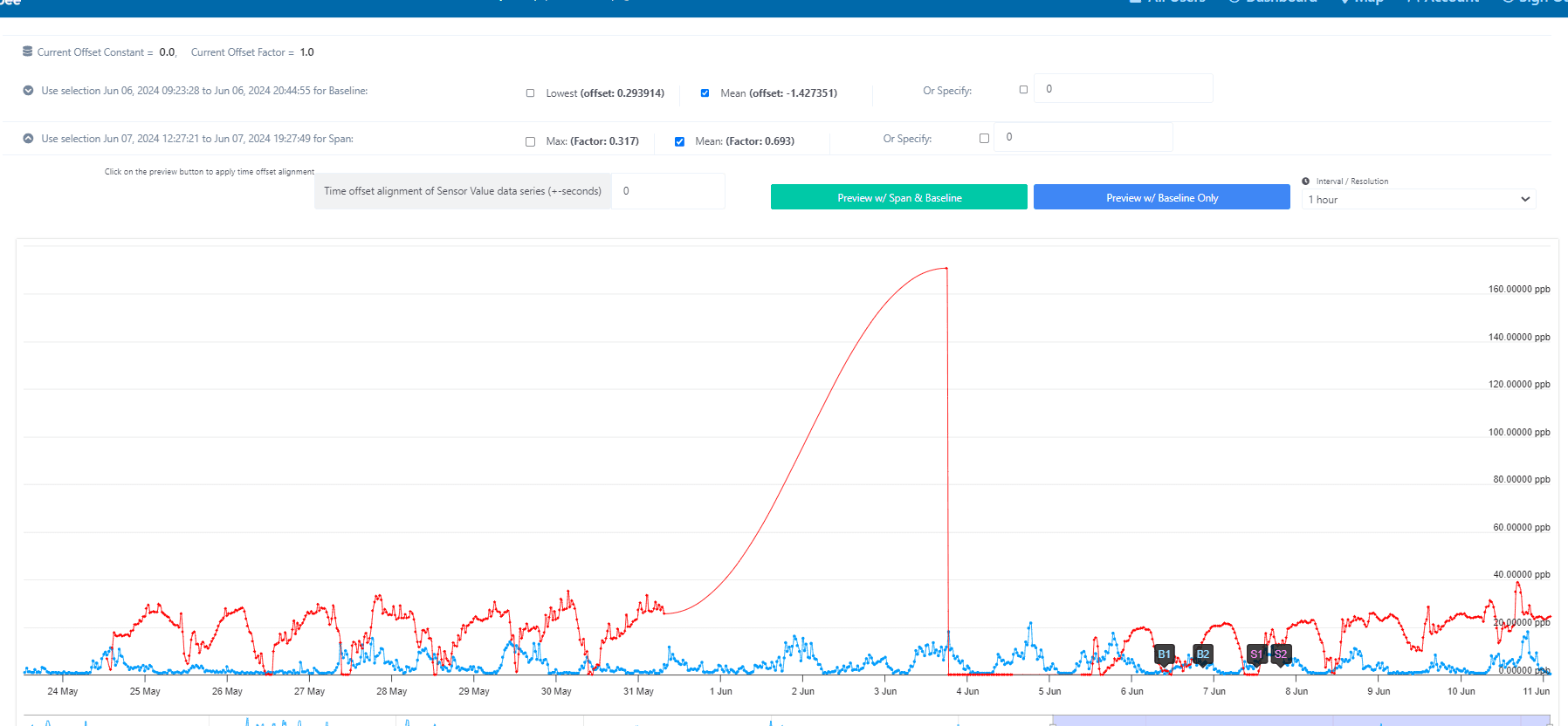

4. Offset und Faktor in der Vorschau prüfen
Wählen Sie Offset- und Faktorwerte und prüfen Sie das Ergebnis in der Vorschau wahlweise als:
- Both span and baseline – die vollständige Kalibrierung angewandt.
- Baseline only – nur der Offset, nützlich für eine Plausibilitätsprüfung der Baseline allein.
5. Anwenden
Wenden Sie die Kalibrierung an mit:
- ·Apply Span Calibration – korrigiert den gesamten Datenbereich mit Offset und Faktor.
- ·Apply Baseline Calibration – korrigiert nur die mittlere Trendlinie (Offset allein).
So lassen sich Span und Baseline bei Bedarf getrennt feinjustieren.
Die angewandte Kalibrierung wird in den Kalibrierprotokollen des Geräts festgehalten.
